控制系统

作者:admin发表时间:2021-01-15 22:25

产品概述

       LED显示屏控制系统是LED显示屏的核心部件,其技术水平、性能指标的高低直接影响LED显示屏运行的稳定性及显示画质的效果。由于LED控制系统是LED显示屏中技术含量高、研制难度大的部分,因此本公司始终关注世界LED显示系统的发展动态及各种超大规模集成电路的应用,本着高起点、高要求、高可靠性的原则,积近十年研制开发LED显示屏控制系统之经验,推出了一套采用新技术,适应于各种LED显示屏的控制系统。

技术规范

近道同步系列

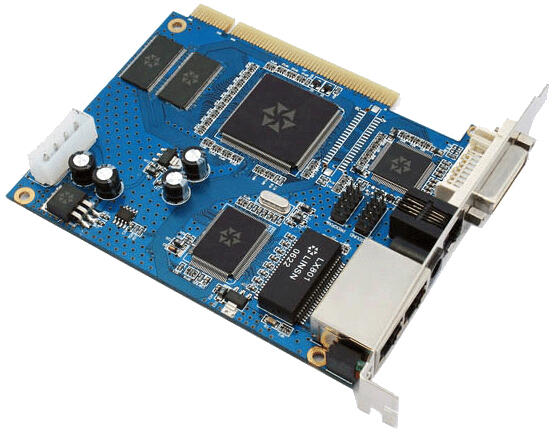

        JD-LEDSYS-01系列控制板是我公司的LED屏主控卡产品。它采用了ALTERA公司的大规模集成芯片,产品体积小,可靠性高,控制方式灵活,不占用任何计算机资源,可使用于各种操作系统,尤其在长线传输方面加强了保护,接口方式兼容于流行的各种显示屏。

        采用直接采样计算机液晶输出接口(DVI)的信号,实现显示屏与计算机监视器完全同步控制方式;

        可控范围:1024列×512行,若超过512行可级连至768行。

        灰度:红色、绿色、蓝色各256级,可有16777216种颜色变化;

        γ曲线校正:为了确保LED显示画面质量(尤其是视频画质),在控制系统中带有γ曲线校正功能,校正系统可调;

        亮度可调:在控制系统中可对LED显示屏的红、绿、蓝亮度分别调整,也可进行显示屏亮度的整屏调整;

        PCI接口:控制系统与计算机的接口为流行的PCI总线接口;



A、接收多媒体卡的24Bit RGB数字信号,帧频每秒大于60赫兹。

B、真正256级灰度,采用反y校正,校正深度可选。

C、采用单片超大规模集成电路,工业级RS-422传输芯片。

D、最大传输距离不小于150米(10M传输)。

E、可控制行列数为:1024列512行。

F、可采用DVI接口

G、支持两块控制板级联,最大可控制1024×1024点

       控制系统为方便用户,提供了如下辅助功能:


       (1)内置一取景框:为方便用户,在控制系统中内置一取景框,用户通过软件操作,可方便地改动取景框的左上角及右下角坐标,将左上角、右下角坐标所围成的矩形框内的计算机监视器上的信息显示在LED显示屏上;

        (2)启动显示、禁止显示、画面冻结、解除冻结功能:用户通过软件可开启、关闭显示屏的显示,也可进行显示画面冻结(即固定一幅画面),解除冻结等操作;
          采用网线通信:控制系统与LED显示屏之间的通信线为标准8芯网线,其中一根是控制信号,另每一根可控制1024列×128行。

近道灰度异步系列

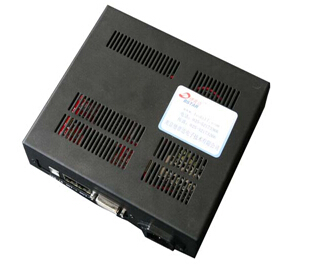

        DF-LEDSYS-0系列控制板是我公司的LED屏主控卡产品。双色960列x512行256级灰度,三色640列x320行64级灰度,三色640列x60行64级灰度红绿蓝交错单线传输(护栏灯方案),16输出带15个灯的护栏管单线传输(SuperComm-A型高度减半),16输出每输出2048个有效灯组的异形屏。兼容16扫,1/8扫,1/4扫,1/2扫和静态,31级灰度无损的自动或手动亮度调节,可软件选择降低扫描时钟频率(可能影响灰度级),兼容更多不同设计的显示板

       最大四个可任意划分的播放区域,支持Flash动画,BMP和JPG图片,WORD文档、RFT文本和TEXT文本,15种动画特效,任意位置字体的数字万年历和倒计时,支持多项世界各地时间,可管理多达100套节目,可任意指定其一进行播放,支持红外遥控选择节目、开关屏体电源、调整亮度

        8M-RAM盘,兼容64M到2G的SD卡(标配128M以上的SD卡),8M字库存储空间(二次开发用)SD卡座,屏体电源控制端口,100M以太网接口,温度、湿度、亮度采集端口,3个串口(2个RS232,1个RS485/RS422,用于外接噪音、大气污染等数据采集设备)(SuperComm-A型为1个RS232,1个RS422/485串口,无温度、湿度采集)

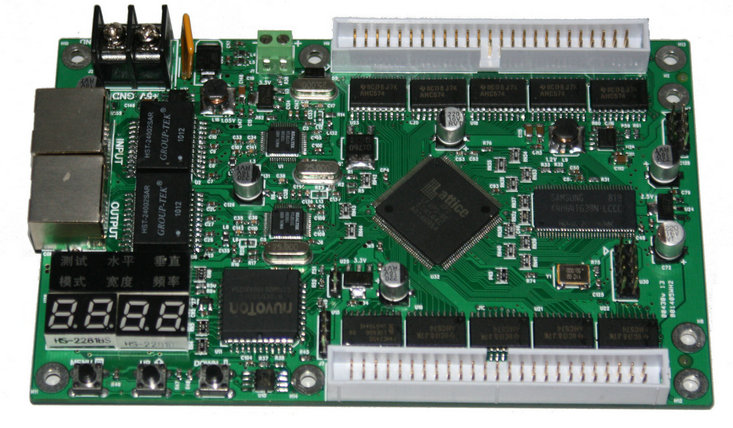

DBT-Q2007新一代全彩LED控制器



系统概述:

          DBT-Q2007新一代全彩同步主控系统是南京德普达科技实业有限公司新开发成功的LED显示屏全彩主控系统。在开发过程中充分采纳了广大LED显示屏制造厂商的建议,并考虑了广大用户的要求,总结了公司多年来在LED相关产品研发过程中的经验,广泛采用了多种计算机科学技术,新工艺,在易用性,可靠性,兼容性和图像质量方面取得了突破性的提高,给用户带来更大的方便,使LED显示屏全彩主控技术上了一个新台阶。

系统组成:


        全彩主控卡+带视频输入显卡+全彩扫描板

使用范围:

        室内、室外全彩屏,最大可控象素为1920X1280最大传输距离10公里

新系统特点:

一、全程无铅化、全自动生产
       生产全过程符合欧盟的关于无铅化的环保要求。同时全自动生产,产品质量有保证。

二、高级FPGA技术应用
       应用了XILINX FPAG的内嵌DSP技术和内嵌32bit处理器:
1.    实现了显示屏色度空间转换,使得显示屏的色彩还原度更好。
2.    可以远程管理主控卡接收卡,通过INTERNET更新控制系统版本。
3.    接收卡可以独立工作,显示客户LOGO,并可以显示多达256幅的自定义图像,并支持屏体测试功能。

三、丰富通讯口
        主控卡通讯方式有多种(PCI通讯、串口通讯、主流的USB通讯),满足不同的客户需要

四、高级显示屏驱动芯片支持
       公司和多家LED驱动芯片厂家全面合作,支持各种高级特性显示屏驱动芯片
       1.支持逐点,逐芯片电流增益调整,可以校正每个点,每个箱体和整屏的色差校正,客户校正信息可以自由选择储存在PC内,主控卡上和接受卡上,方便使用和维护。
       2.支持单点通断状态实时检测,实时回传。
       3.支持内建12,16BIT PWM芯片,使显示屏的对比度更高,色彩更逼真,同时降低了系统的EMI干扰。

五、图形化的客户屏体配置界面
       只要客户用图形描述出屏体单元板的驱动结构,系统就可自动产生和屏体一致的驱动时序,只要您想到的,我们就能做到。

六、灰度等级任意设定功能
       客户自由设定从无灰度到每种颜色16bit灰度之间任意调整,让你的显示屏最高可表现65536 X 65536 X 65536种颜色。

七、超大带载面积
       全彩16K级灰度,24个数据口,单块接收最大可带512×192点阵。

八、双通道热备份
       HUB板的两个网口均可作为输入或输出使用,可用于两个信号源同时控制一块显示屏,当一个信号源出现故障时,另一个信号源自动切换,使显示屏在关键场合更可靠。

九、其它功能特点

支持一块发送卡控制带多块屏,多块屏的工作状态可任意组合、同步显示、独立播放等,可通过快捷按键,快速切换。 256级亮度自动调节或手动调节功能让你的显示亮度调节更加有效。 采用无拨码开关设计,所有设置通过电脑软件设置。支持单模、多模光纤传输,传输最长可达10公里;控制软件界面友好,操作简单。


​●         主控卡的传输部分采用电磁隔离技术,支持带电热插拔;
●       支持DVI接口,同时支持DVI显卡和多媒体卡,支持数字数视频输入;
●       HUB板配置灵活,可根据具体屏体和性能要求调整控制像素的数目,可以支持单箱体模式;
●       支持PCI总线配置,采用高精度四层PCB板设计,有效降低电磁干扰;
●       无信号时,显示屏自动关闭;同时支持锁屏功能;
●       支持多种视频信号源输入;
●       支持软件调整功能,可以调整显示屏显示内容在监视器上的位置尺寸,可调屏体亮度、颜色;
●       支持色度空间转换;


逐点校正、逐卡(箱体)校正功能 逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式,最大校正6144点/模块,红绿蓝各256级。逐卡(箱体)校正用于显示屏各箱体间色差校正,红绿蓝各256级。
智能识别一卡通功能 智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向,识别率达99%,一套卡在手,做屏无忧。
65536级(64K)灰度内任意设定功能 客户可根据显示屏的情况从无灰度到65536级(64K)灰度之间任意调整,让你的显示屏达到显示效果。
刷新率任意设置、锁相、同步功能 刷新率可从10Hz-3000Hz任意设定,刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上,杜绝图像撕裂,保证图像完美再现。锁相同步范围为47Hz-76Hz。
双倍超大带载面积 全彩4096级(4K)灰度180Hz刷新率,最大可带512×128,是第六代产品256×128的两倍,全彩静态16384级(16k)灰度300hz,可带160×64是第六代80×64的两倍。(注:需驱动板能上高时钟30MHz)
双网线热备份功能 接收卡的A、B两端口均可作为输入或输出口使用,可用于两台电脑同时控制一块屏,当一台电脑出现问题时,另一台电脑自动接替,也可用于一台电脑双网线控制,当一条网线出现问题时,另一条网线自动接替,使显示屏的正常工作得到保障。
多屏同步及组合功能 支持一块发送卡控制带多块屏,多块屏的工作状态可任意组合、同步显示、独立播放等,可通过快捷按键,快速切换。
256级亮度自动调节 256级亮度自动调节功能让你的显示亮度调节更加有效。
声音传输功能 702型卡集成声音传输,不用另拉音频线即可把声音传到显示屏,双24比特64khz高保真数模及模数转换,让您的显示屏影像效果完美无缺。
程序在线升级功能 如果显示屏的接收卡程序需升级,只需打开大屏电源通过LED演播室即可升级程序,无需把接收卡拆离大屏即可升级。
突破传统观念无拨码开关 无拨码开关设计,所有设置通过电脑设置。
测试功能 接收卡集成测试功能,不用接发送卡即可测试显示屏,斜线、灰度、红、绿、蓝、全亮等多种测试模式。
超长传输距离 传输最大达170米(实测),保证传输140米。
配套软件 LED演播室8.0
