室内全彩显示屏
作者：admin发表时间：2015-03-16 08:57
近道室内全彩系列
产品概述
全彩色也称为三基色：即由红、绿、蓝三原色组成最小的显示单位。与计算机显示器的工作原理一致。能真实的还原色彩红、绿、蓝三原色构成的各种颜色，能实时显示色彩丰富的静态图象。全彩屏的每一发光单元都包含红、绿、蓝三种颜色 led 发光管。显示屏与微机逐点对应。支持VGA显示模式，并可接受显示电视录像节目、VCD或DVD，现场实况等视频节目。具有出色的显示效果和很高的可靠性和系统稳定性。
（1）控制芯片采用进口SMD封装芯片，流水线全自动焊接；
（2）发光管封装结构采用专利产品，使屏幕无暗区、可靠性高；
（3）采用模块化设计，尺寸可以任意组合。产品功耗低，寿命长，可靠性高。
（4）与计算机保持同步，计算机屏幕所见既LED显示屏所显示，不紧实时，而且三维动画栩栩如生；
（5）配置超级多媒体、图文再制作播放系统，通过WINDOWS完善友好的界面，支持节目制作及多媒体播放。
（7）支持各种计算机网络标准接口，联网方便，可实现远程实时控制。
（8）显示屏幕映射位置可调，并可方便随意地选择显示画面大小，并可开多个窗口，具画中画功能。
（9）非线性校正技术、动态缓存技术，多媒体技术、网络技术、视频同步技术、支持计算机网络接口，可接驳 TV、VCD、DVD、VCR和摄像机、扫描仪、数码相机，播放广告节目、信息等。
（10）16比特位颜色处理能力使整屏的颜色组合达到281万亿色。
（11）高灰度级、高清晰度，画面细腻优美。
屏体构成
技术规范
| 项目名称 | JD-P7.62 | JD-P 6 | JD-P5 |
| 像素点间距 | 7.62毫米 | 6毫米 | 5毫米 |
| 像素结构 | 1R+1G+1B表贴三合一 | 1R+1G+1B表贴三合一 | 1R+1G+1B表贴三合一 |
| 像素密度 | 17222/m² | 27777/m² | 40000/m² |
| 校正前亮度 | >=1800 NIT | >=1800 NIT | >=1800 NIT |
| 白平衡亮度下校正后 | >=1500 NIT | >=1500 NIT | >=1500 NIT |
| 色温 | 3200K—9300K可调 | 3200K—9300K可调 | 3200K—9300K可调 |
| 水平视角 | 145° | 145° | 145° |
| 垂直视角 | 145° | 145° | 145° |
| 信号处理 | 16 bit | 16 bit | 16 bit |
| 灰度位数 | 10 bit | 10 bit | 10 bit |
| 刷新率 | >=1000HZ | >=1000HZ | >=1000HZ |
| 寿命--全白(亮度减半) | 50,000 小时 | 50,000 小时 | 50,000 小时 |
| 环境温度范围 | 0 ℃ 至 40 ℃ | 0 ℃ 至 40 ℃ | 0 ℃ 至 40 ℃ |
| 电源功耗 | 最大:400W | 最大:400W | 最大:400W |
| 平均:130W | 平均:130W | 平均:130W | |
| 箱体重量 | 13Kg | 13Kg | 13Kg |
| 供电要求 | 85-264伏 | 85-264伏 | 85-264伏 |
| 对比度 | 1000:1 | 1000:1 | 1000:1 |
| 湿度 | 工作 : 35 - 90% | 工作 : 35 - 90% | 工作 : 35 - 90% |
| 储存 : 10 - 99% | 储存 : 10 - 99% | 储存 : 10 - 99% | |
| 相关标准 | UL，CE，FCC A级，CCC国际认证 | UL，CE，FCC A级，CCC国际认证 | UL，CE，FCC A级，CCC国际认证 |
| 单元板尺寸 | 488 mm×244mm | 384mm×192mm | 320mm×160mm |
| 项目名称 | JD-P4 | JD-P3 | JD-P2.5 |
| 像素点间距 | 4毫米 | 3毫米 | 2.5毫米 |
| 像素结构 | 1R+1G+1B表贴三合一 | 1R+1G+1B表贴三合一 | 1R+1G+1B表贴三合一 |
| 像素密度 | 62500/m² | 111111/m² | 160000/m² |
| 校正前亮度 | >=1800 NIT | >=1800 NIT | >=1800 NIT |
| 白平衡亮度下校正后 | >=1500 NIT | >=1500 NIT | >=1500 NIT |
| 色温 | 3200K—9300K可调 | 3200K—9300K可调 | 3200K—9300K可调 |
| 水平视角 | 145° | 145° | 145° |
| 垂直视角 | 145° | 145° | 145° |
| 信号处理 | 16 bit | 16 bit | 16 bit |
| 灰度位数 | 10 bit | 10 bit | 10 bit |
| 刷新率 | >=1000HZ | >=1000HZ | >=1000HZ |
| 寿命--全白(亮度减半) | 50,000 小时 | 50,000 小时 | 50,000 小时 |
| 环境温度范围 | 0 ℃ 至 40 ℃ | 0 ℃ 至 40 ℃ | 0 ℃ 至 40 ℃ |
| 电源功耗 | 最大:400W | 最大:400W | 最大:400W |
| 平均:130W | 平均:130W | 平均:130W | |
| 箱体重量 | 13Kg | 13Kg | 13Kg |
| 供电要求 | 85-264伏 | 85-264伏 | 85-264伏 |
| 对比度 | 1000:1 | 1000:1 | 1000:1 |
| 湿度 | 工作 : 35 - 90% | 工作 : 35 - 90% | 工作 : 35 - 90% |
| 储存 : 10 - 99% | 储存 : 10 - 99% | 储存 : 10 - 99% | |
| 相关标准 | UL，CE，FCC A级，CCC国际认证 | UL，CE，FCC A级，CCC国际认证 | UL，CE，FCC A级，CCC国际认证 |
| 单元板尺寸 | 256mm×128mm | 192mm×96mm | 160mm×80mm |
| 项目名称 | JD-P1.667 | JD-P1.914 | JD-P2.0 |
| 像素结构 | SMD0707 三合一LED | SMD1010 三合一LED | SMD1010 三合一LED |
| 像素间距（mm） | 1.667 | 1.914 | 2.0 |
| 模组分辨率（W×H） | 120×180 | 160×90 | 100×150 |
| 模组尺寸（mm） | 200（W）×300（H） | 306.25（W）×172.25（H） | 200（W）×300（H） |
| 模组重量（kg） | 0.4 | 0.35 | 0.4 |
| 模组最大功耗（W） | 70 | 60 | 50 |
| 箱体模组组成（W×H） | 2×1 | 2×2 | 2×1 |
| 箱体分辨率（W×H） | 240×180 | 320×180 | 200×150 |
| 箱体尺寸（mm） | 400（W）×300（H）×66（D） | 612.5（W）×344.5（H）×66（D） | 400（W）×300（H）×66（D） |
| 箱体面积（m2） | 0.12 | 0.12 | 0.12 |
| 箱体重量（kg） | 4.6 | 8.1 | 4.6 |
| 箱体像素密度（点/m2） | 360000 | 272942 | 250000 |
| 箱体平整度（mm） | ≤0.2 | ≤0.2 | ≤0.2 |
| 维护方式 | 后维护 | 后维护 | 后维护 |
| 箱体形成 | 压铸铝 | 压铸铝 | 压铸铝 |
| 单点亮度校正 | 有 | 有 | 有 |
| 单点色度校正 | 有 | 有 | 有 |
| 白平衡亮度（nits） | ≥1000（色温6500K） | ≥1000（色温6500K） | ≥1000（色温6500K） |
| 色温（K） | 3200—9300可调 | 3200—9300可调 | 3200—9300可调 |
| 视角（水平/垂直°） | 160/160 | 160/160 | 160/160 |
| 发光点中心距偏差 | <3% | <3% | <3% |
| 亮度/色度均匀性 | ≥97% | ≥97% | ≥97% |
| 对比度 | 4000:1 | 4000:1 | 4000:1 |
| 峰值功耗（W/箱体；W/m2） | 150；1200 | 300；1500 | 120；1000 |
| 平均功耗（W/箱体；W/m2） | 35；300 | 75；500 | 29；280 |
| 供电要求 | AC90~264V，频率47-63（Hz） | AC90~264V，频率47-63（Hz） | AC90~264V，频率47-63（Hz） |
| 安全特性 | GB4943/EN60950 | GB4943/EN60950 | GB4943/EN60950 |
| 换帧频率（Hz） | 50&60 | 50&60 | 50&60 |
| 驱动方式 | 恒流驱动，30扫 | 恒流驱动，30扫 | 恒流驱动，30扫 |
| 灰度级别 | 16384 | 16384 | 16384 |
| 刷新率（Hz） | ≥2000 | ≥2000 | ≥2000 |
| 颜色处理位数 | 16bit | 16bit | 16bit |
| 模组自带掉电存储功能 | 保存亮度、色度校正数据，模组参数 | 保存亮度、色度校正数据，模组参数 | 保存亮度、色度校正数据，模组参数 |
| 视频播放能力 | 2K高清，4K超高清画面 | 2K高清，4K超高清画面 | 2K高清，4K超高清画面 |
| 寿命典型值（hrs） | 50,000H | 50,000H | 50,000H |
| 工作温/湿度范围（℃/RH） | -10–40/ 10%-80%RH（无结露） | -10–40/ 10%-80%RH（无结露） | -10–40/ 10%-80%RH（无结露） |
| 存储温/湿度范围（℃/RH） | -20–60/ 10%-85%RH（无结露） | -20–60/ 10%-85%RH（无结露） | -20–60/ 10%-85%RH（无结露） |
| 适用标准 | CCC，TUV-CE，ETL等依测试标准 | CCC，TUV-CE，ETL等依测试标准 | CCC，TUV-CE，ETL等依测试标准 |

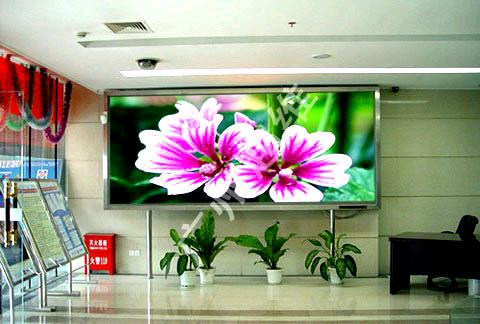

应用范围
室内LED全彩显示屏可以接收多种视频信号，因此适用于机场、车站、港口、宾馆、商场、大型演唱会、体育场馆等场所，用于信息显示、广告宣传、AV视频播放等。
